按輸出信號分類
按流量計輸出信號可以分成就地指示型和遠傳信號輸出型兩類，遠傳型又可分成電遠傳和氣遠傳兩種。
1.就地指示型浮子流量計
就地指示型浮子流量計主要用在只需現場觀察流量值，不需記錄、累積和控制的場合。玻璃浮子流量計均屬就地指示型儀表，但也有一些儀表以就地指示為主，裝上電接點開關，作流量上下限報警信號輸出。
部分金屬管浮子流量計也做成就地指示型儀表，它將浮子的位移通過磁耦合傳出，經四連桿機構帶動指針指示流量值。壓力高達25~30MPa的吹流型金屬管浮子流量計也是一種就地指示型儀表，它直接從殼體外隨浮子移動的磁環位置讀取流量值。
2.遠傳型浮子流量計

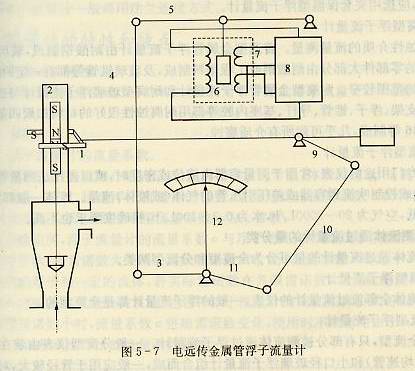

遠傳型浮子流量計一般都是金屬管浮子流量計。儀表的轉換部分將浮子的位移量轉換成電流或電壓等模擬量輸出。圖5-7所示是在就地指示的基礎上，再通過四連桿機構帶動差動變壓器，將浮子的位移信號轉換成差動變壓器鐵芯的位移，或與差動儀配套進行流量顯示，或?qū)⒋瞬顗盒盘?hào)轉換成0~10mA或4~40mA電流輸出，與電動單元組合儀表配套，實現流量的指示和控制。也可將這些信號送給計算機，經處理以顯示瞬時流量和積累流量。
當被測流體自下而上流過錐管時，浮子升起的高度通過磁鋼1,2耦合而傳給四連桿機構，經四連桿機構9、10、11的調整，使指針12及連桿3具有與流量呈線性和位移，再通過第二套四連桿機構3、4、5帶動鐵芯6相對差動變壓器7產生位移，所產生的差動電勢經過轉換器8轉換成標準電流信號輸出。
電遠傳浮子流量計又分普通型和防爆型兩種。
氣遠傳浮子流量計與電遠傳浮子流向及的結構相似只是遠傳信號不用電信號而用20~100kPa的氣壓信號。由于輸出為標準氣壓信號，所以適用于易爆的工藝流程，并可與QDZ氣動單元組合儀表配套使用進行流量測量和控制。
