測量蒸汽流量時的信號管路

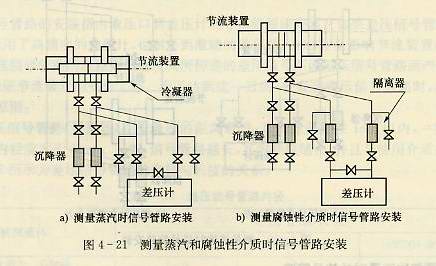

測量蒸汽流量時，應防止高溫蒸汽直接進入差壓計。一般在取壓口處都應設置冷凝器。冷凝器的作用是使被測蒸汽冷凝后再進入導壓管，其容積應大于全量程內差壓計工作空間的最大容積變化的三倍。為了準確地測量差壓，應嚴格保持兩信號管路中的凝結液位在同一高度。如圖4-21a所示，自取壓口到冷凝器的導壓管應保持水平或向取壓口傾斜。冷凝器上方兩個管口的下緣必須在同一水平高度上，以保持凝結水液面等高，實現差壓的準確測量。
測量粘性較大的、腐蝕性的或易燃介質的流量時，應安裝隔離器，如圖4-21b所示。
